透反射金相顯微鏡DMM-1100C，本儀器適合電子、冶金、化工和儀器儀表行業用于觀察半透明或不透明的物資，適合對太陽能電池硅片、半導體晶圓檢測、電路基板、FPD、精密模具的檢測分析等

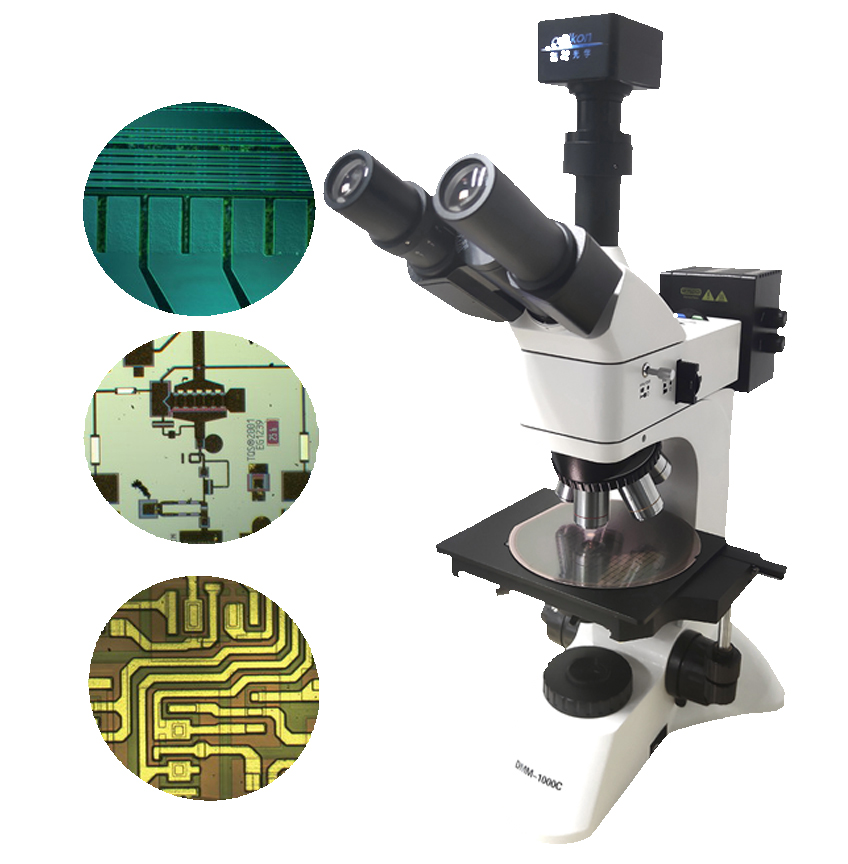

微分干涉顯微鏡（PDB檢測顯微鏡）DMM-1100C
一、DMM-110C透反射金相顯微鏡主要用途：
DMM-1100C型透反射金相顯微鏡采用優良的無限遠光學系統與模塊化的功能設計理念，可實現偏光觀察、明場觀察、反射暗場、透射觀察、反射微分干涉觀察功能。設計符合人機工程學要求的理想設計，低手位操作更方便舒適。適用于金相組織及表面形態的顯微觀察，本儀器適合電子、冶金、化工和儀器儀表行業用于觀察半透明或不透明的物資，適合對太陽能電池硅片、半導體晶圓檢測、電路基板、FPD、精密模具的檢測分析等。
二、DMM-110C透反射金相顯微鏡的主要特點：
1、采用優良的無限遠光學系統，提供卓越的光學性能，配無限遠長工作距離物鏡，超寬目鏡觀察筒及φ22mm大視野目鏡.
2、低手位操作，降低長時間操作時的疲勞，儀器主體采用全白噴漆，美觀大方，采用內六角螺釘固緊儀器連接部分，無任何裸露在外的螺釘.
3、三目鏡筒,可自由切換正常觀察與偏光、反射、透射、暗場、微分干涉觀察，可進行100%透光攝影.
4、高像素數字成像系統，電腦顯示成像真實清晰，多種攝像機和功能軟件可供選擇.
5、超低位粗微動同軸調焦機構，微動格值:2μm，帶鎖緊限位裝置，防止鏡頭碰觸樣品和載物臺自動下滑.

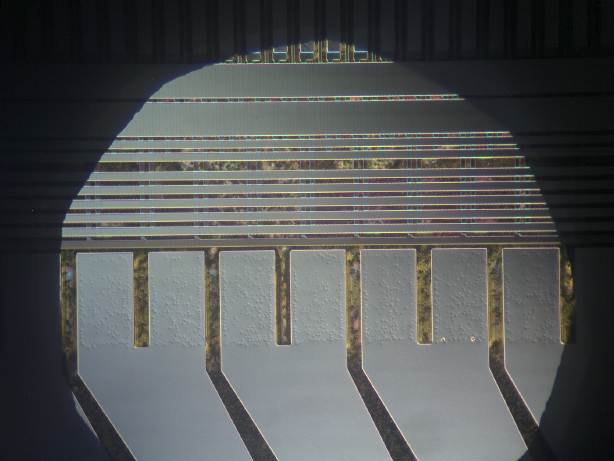

6、微分干涉相襯觀察時圖像清晰，干涉色均勻，具有較強的浮雕感.
三、DMM-1100C透反射金相顯微鏡技術參數及配置：
|
名 稱 |
參數規格 |
|
|
觀察鏡筒 |
鉸鏈式三目觀察筒，30度傾斜，100%通光攝影。瞳距調節范圍：50-75mm,視度可調 |
|
|
目鏡 |
大視野目鏡WF10X(Ф22mm) |
|
|
大視野目鏡WF15X(Ф16mm) |
||
|
大視野目鏡WF20X(Ф12mm) |
||
|
WF10X(Ф22mm)大視野分劃目鏡（0.10mm/格） |
||
|
無限遠長工作距離平場消色差物鏡 |
明視場/暗視場金相物鏡 |
PL L40X/0.60 BD 工作距離：3.0 mm |
|
微分干涉物鏡(DIC) |
LMPlan5X/0.12 DIC 工作距離：18.2 mm |
|
|
LMPlan10X/0.25DIC 工作距離：20.2 mm |
||
|
LMPlan20X/0.35DIC 工作距離：6.0mm |
||
|
調焦系統 |
粗微動同軸調焦機構，微動格值:2μm，左調焦帶鎖緊裝置，右調焦帶限位裝置 |
|
|
載物臺 |
雙層機械式移動載物臺，外形尺寸：210mmX140mm，移動范圍75mmX50mm. |
|
|
載物板 |
透光玻璃載物板，大小：97*76mm |
|
|
轉換器 |
五孔內彎式物鏡轉換器(滾珠內定位) |
|
|
偏光裝置 |
插入式起偏、檢偏裝置，可360度旋轉檢偏鏡，起偏和檢偏均可移出光路 |
|
|
DIC調節系統 |
適用于 LMPlan5X/LMPlan10X/LMPlan20X DIC物鏡 |
|
|
暗場裝置 |
推拉式暗場觀察拉桿，快速明視場暗視場觀察轉換 |
|
|
落射照明系統 |
12V50W鹵素燈，亮度可調 |
|
|
落射式柯勒照明系統，內置視場光欄，孔徑光欄調節 |
||
|
可拆卸式燈箱，雙引腳插入式燈座，燈箱外有燈絲位置移動旋鈕 |
||
|
轉盤式藍、黃、綠、磨砂濾色片組 |
||
|
透射照明系統 |
12V30W 鹵素燈,亮度可調 |
|
|
阿貝聚光鏡NA.1.25，可調孔徑光欄，中心可調，可上下升降 |
||
|
集光器：可調視場光欄 |
||
|
藍色和磨砂玻璃濾色片 |
||
|
電腦攝像系統 |
1X攝影接口，標準C接口 |
|
|
CK-500數字攝像系統，分辨率：2592X1944， 芯片尺寸：1/2.5"， USB2.0連接, 圖像質量好 ,色彩還原性好 ,圖像穩定，有多種圖像處理方式（詳細參數見CK-500攝像機介紹） |
||
四、系統的組成 ：
1、金相顯微鏡DMM-1100 2、電腦適配鏡
3、彩色數字攝像器CK-500 4、計算機（選購）
五、儀器選購件：
1、無限遠長距平場消色差明暗場物鏡： PLL50X； PLL60X ；PLL80X；PL100X
2、攝影接口：0.5X攝像接口
3、攝像機： CK-1600像素攝像機，進口CCD芯片攝像系統
4、數碼相機拍照系統：包含數碼相機及專業相機接口
5、金相分析軟件DM-3000
